Stahlbaudetaillierung
Stahlbaudetaillierung
Bei SQR Engineering übersetzen wir planerische Konzepte in präzise, baubare Ausführungsunterlagen. Unser Detaillierungsprozess schließt die Lücke zwischen Tragwerksplanung und Fertigung und stellt sicher, dass jedes Bauteil passt, korrekt ausgerichtet ist und wie vorgesehen funktioniert.
Unser internes Team erstellt umfassende Planungsunterlagen, abgestimmt auf die Standards und Arbeitsabläufe unserer Auftraggeber. Dazu zählen unter anderem:

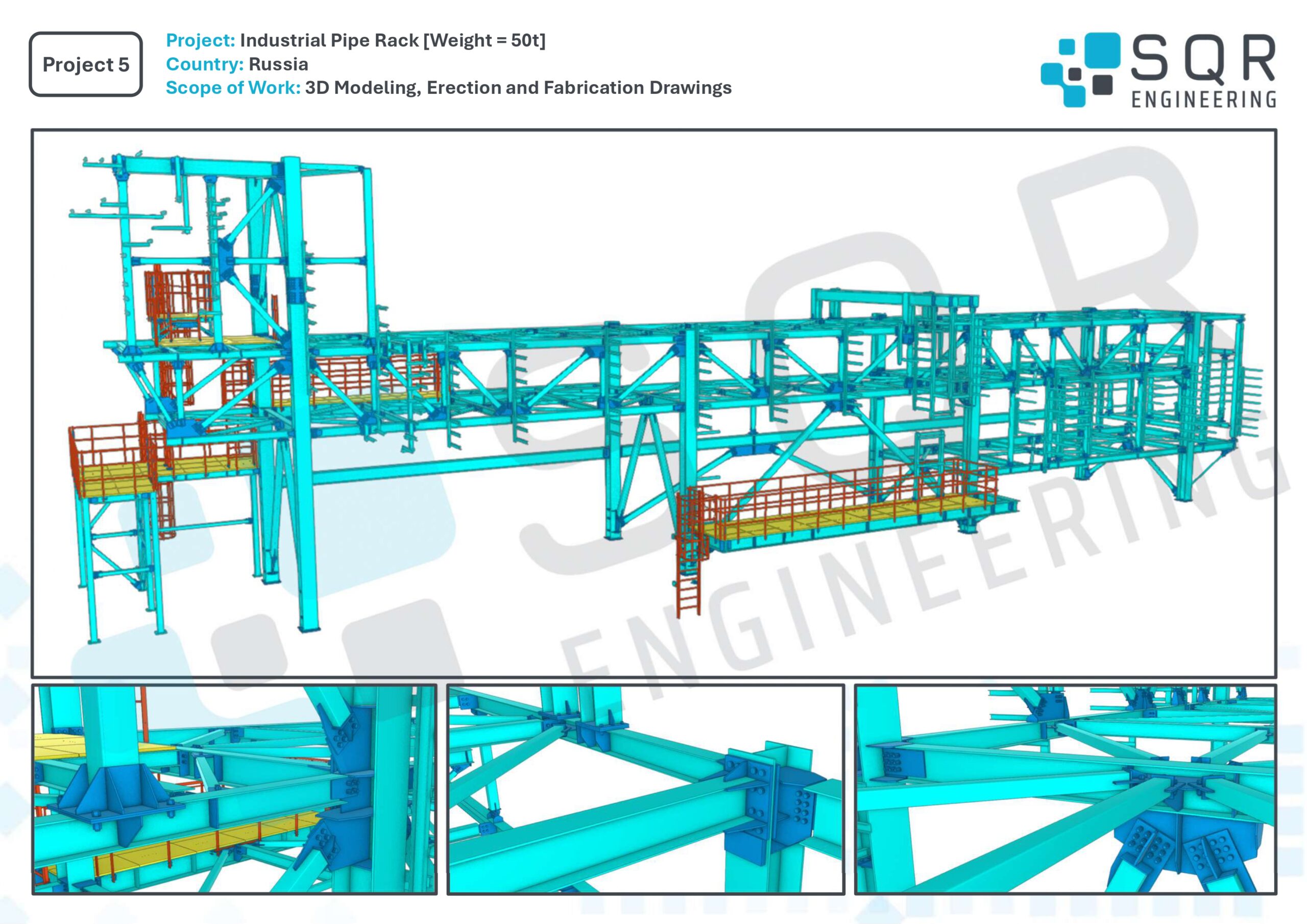

- 3D-Modellierung von Stahlkonstruktionen
- Übersichts- und Generalanordnungszeichnungen (GA) zur Freigabe und Ausführung
- Werkstattzeichnungen
- Montage- und Kennzeichnungspläne
- Stücklisten (BOM) und Schraubenlisten
- NC- und weitere CAM-Daten
- Revisionsmanagement und Bearbeitung von RFIs (Requests for Information)
BAUWERKSTYPEN & EINSATZBEREICHES
Wir bearbeiten ein breites Spektrum an Stahlkonstruktionen, darunter:
- Industrie- und Gewerbebauten
- Neben- und Hilfskonstruktionen

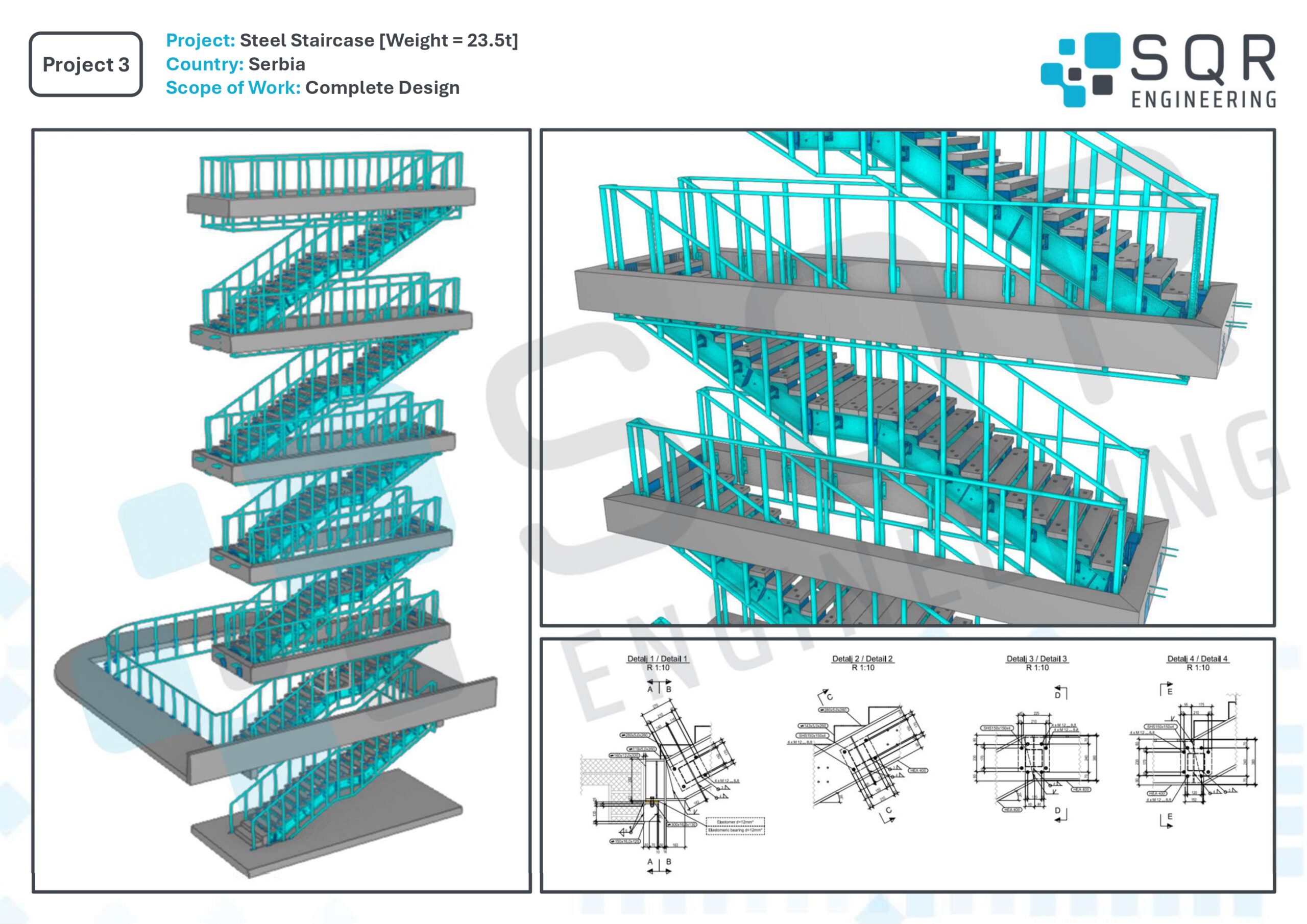

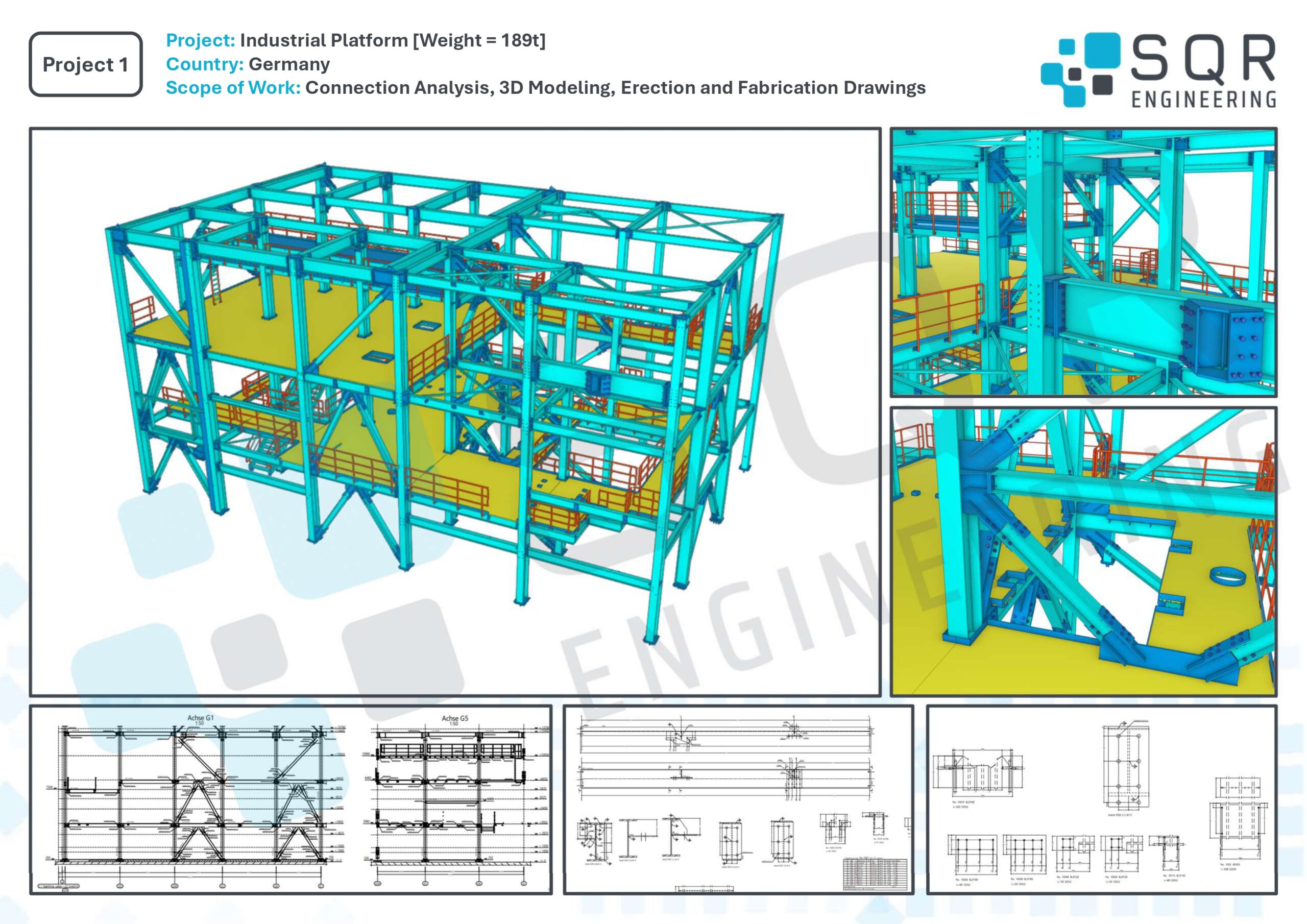

- Bühnen, Treppen und Vordächer
- Fassadenunterkonstruktionen und architektonischer Stahlbau

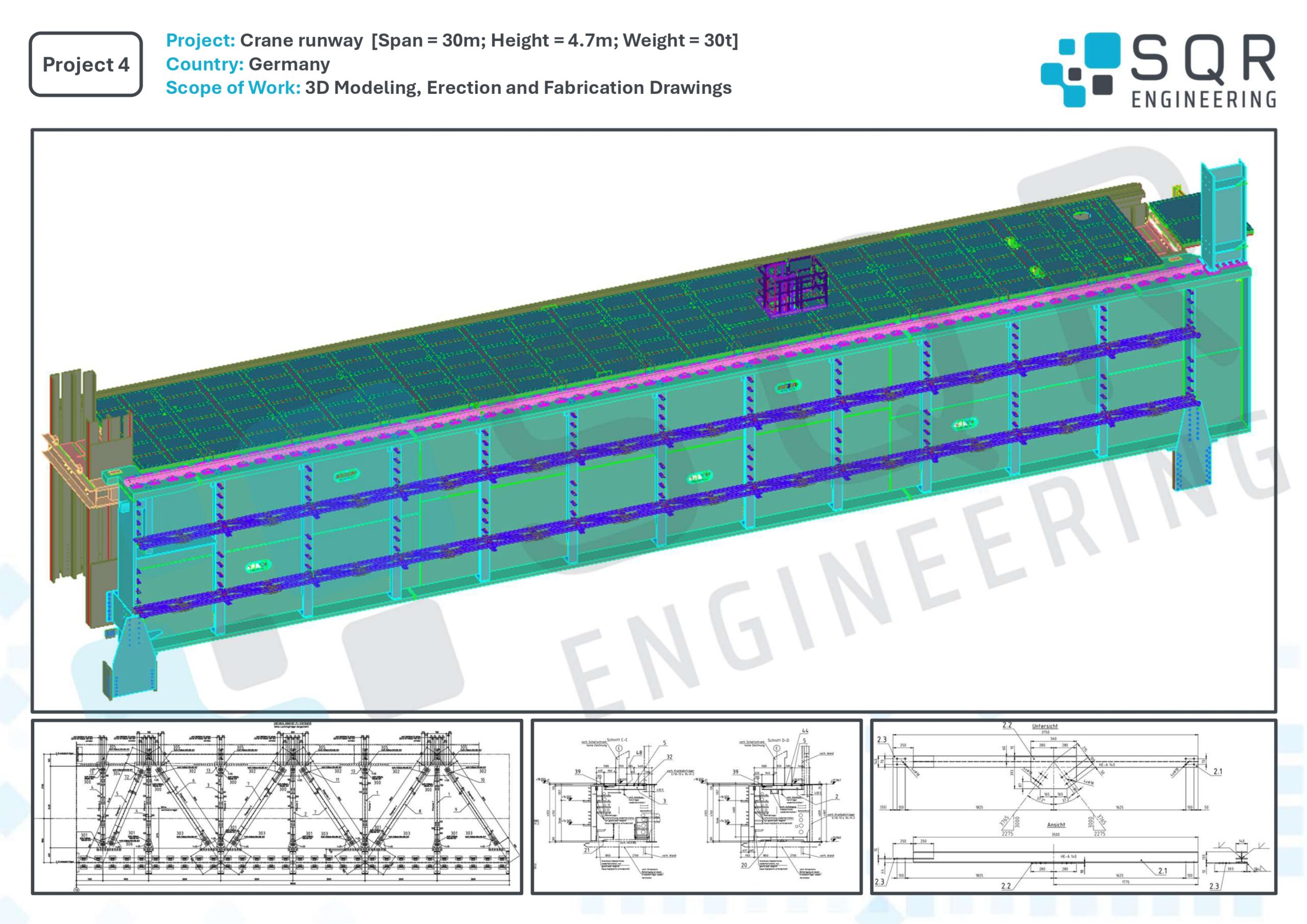

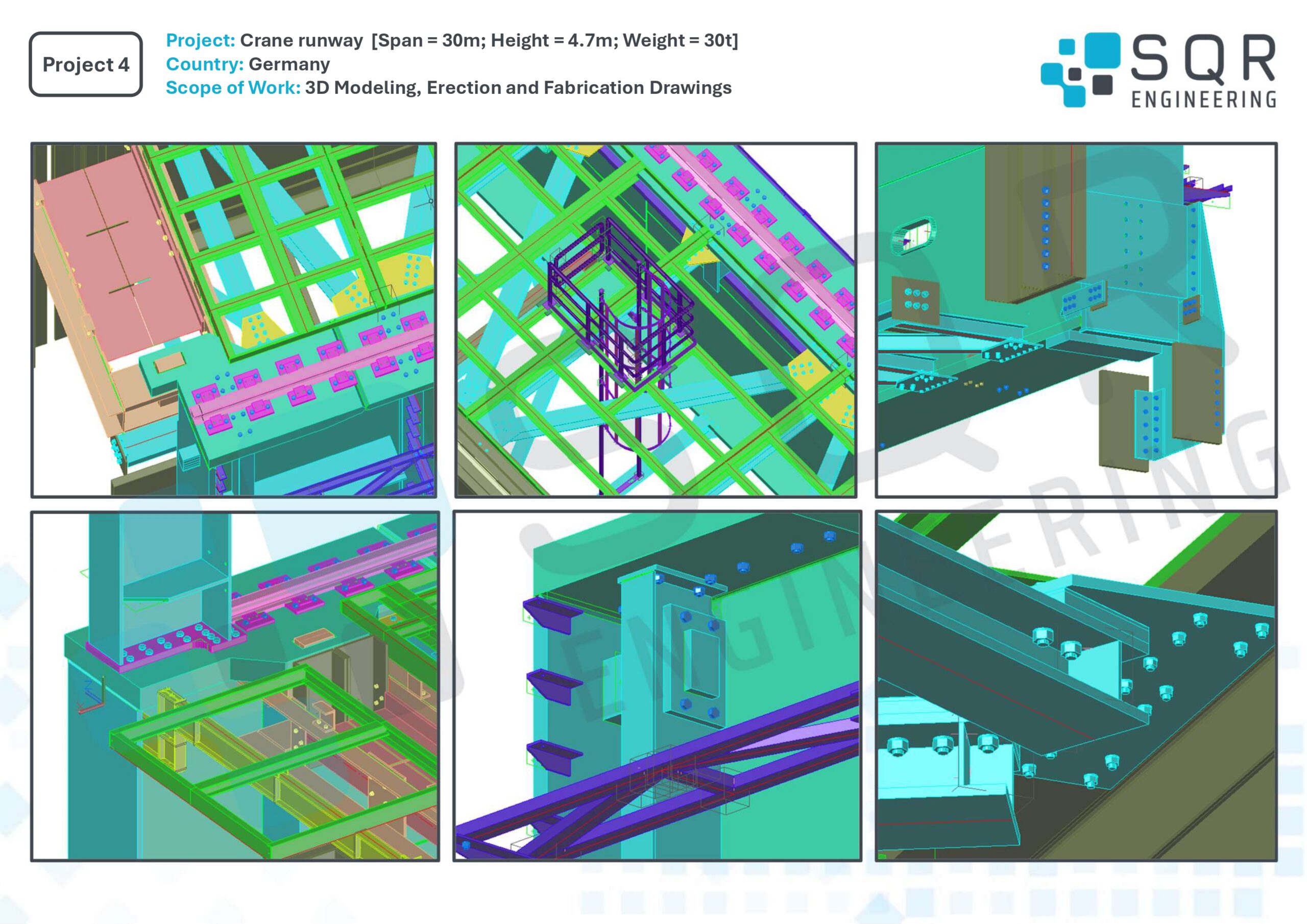

- Kranbahnen und Laufkatzen
- Umbauten, Sanierungen und Nachrüstungen
SOFTWARE & TOOLS
- Autodesk Advance Steel — 3D-Modellierung, Montagezeichnungen sowie automatische Erstellung von Werkstattzeichnungen, NC- und CAM-Daten.
- Autodesk AutoCAD — Detaillierung und kundenspezifische Anpassung von Zeichnungen.
- BIM-Kollaborationstools — Koordination mit Architekten und Fachplanern über Modellaustausch und Markups.
WORKFLOW & QUALITÄTSSICHERUNG
Unser Detaillierungsprozess ist vollständig BIM-integriert und basiert auf Autodesk Advance Steel und AutoCAD als Kernplattformen. Modellkoordination, Kollisionsprüfungen und Zeichnungsreviews sind fester Bestandteil jeder Projektphase.
Jede Zeichnung wird vor Auslieferung intern durch unsere Ingenieure technisch geprüft, um Konsistenz, Genauigkeit und die Übereinstimmung mit der statischen Planung sowie den Fertigungsanforderungen sicherzustellen. Werden potenzielle Planungsprobleme erkannt, beschränken wir uns nicht auf deren Meldung, sondern entwickeln praxisgerechte und ausführbare Lösungsvorschläge
NORMEN & REGELWERKE
Alle Stahlbaudetailierungen einschließlich Werkstatt- und Montagezeichnungen erfolgen gemäß relevanten europäischen und internationalen Normen, um Genauigkeit, Klarheit und vollständige Koordination sicherzustellen. Dazu gehören unter anderem:
Ausführung & Fertigung
- EN 1090-2 – Ausführung von Stahltragwerken
- EN ISO 13920 – Allgemeintoleranzen für Schweißkonstruktionen
- EN ISO 2553 – Schweißnahtangaben in Zeichnungen
- EN ISO 5817 – Bewertungsgruppen für Unregelmäßigkeiten an Schweißnähten
Werkstoffe
- EN 10025 – Warmgewalzte Erzeugnisse aus Baustählen
- EN 10210 – Warmgefertigte Hohlprofile
- EN 10219 – Kaltgeformte geschweißte Hohlprofile
Korrosionsschutz
- DIN EN ISO 12944 – Korrosionsschutz durch Beschichtungssysteme
- DIN EN ISO 1461 – Feuerverzinken
- DIN EN ISO 14713-1/-2 – Hinweise zur Verzinkung und Dauerhaftigkeit
Technische Zeichnungen
- EN ISO 128 & EN ISO 129 – Darstellungsgrundsätze und Bemaßung
- EN ISO 5455 & EN ISO 5457 – Maßstäbe, Zeichnungsformate und Layout
- EN ISO 7200 – Schriftfelder und Dokumentenkennzeichnung
Die konsequente Anwendung dieser Normen stellt sicher, dass alle gelieferten Unterlagen fertigungsgerecht sind und sowohl europäischen als auch projektspezifischen Qualitätsanforderungen entsprechen..
